大流量滤芯式过滤器(立式/卧式)
大流量滤芯式过滤器(立式/卧式)
大流量滤芯式过滤器(立式/卧式)
  • 点击数: 6233
  • 产品类别: 大流量滤芯过滤器
  • 添加时间: 2018-08-29
  • 作者: 上海双启流体分离技术有限公司

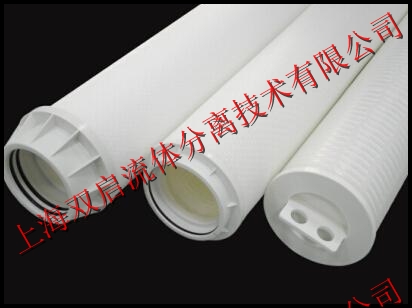

大流量滤芯在超滤、反渗透预过滤等类似高流量滤芯应用领域中,与标准的2.5英寸滤芯相比能够大大降低投资成本。

每支大流量滤芯的处理流量可以达到70T/h,因此可以减少滤芯的使用数量并且大大减小过滤器壳体的尺寸。
HFM系列大流量滤芯可提供公称精度过滤等级是0.5、1、5和10微米,材质为聚丙烯。
HFM系列容器的设计可以使用在每个大流量滤芯,同一般型号的容器相比较,HFM系列 容器允许更大尺寸的滤芯,并且可以

减少使用费用。水平设计和无心构造使更换滤芯变得更加快速和简便。单个壳体可以允许 最大流量至4750 gpm (1080m3/h)。

产品特性
渐变式孔径结构

过滤水时,单只滤芯的流量最高可达110m3/h
过滤系统尺寸最大可减少50%
由内到外的流动方向保证所有杂质被截留在滤芯内部

应用领域

● 通用用途: 反渗透系统预过滤, 各种工艺用水的净化处理
● 一般工业: 各种工艺流体, 工艺用水, 冷凝水, 冷却水, 废水处理等
● 微电子行业: 去离子水预过滤
● 食品饮料工业: 工艺用水等
● 化学/石化工业: 各种酸, 碱, 溶剂, 急冷水, 盐水等和其它各种化学药剂
● 发电厂: 补加水, 凝结水, 定子冷却水等


◆滤芯技术参数:

滤芯性能
过滤精度:0.1μm、0.5μm、1μm、5μm、10μm、15μm 、20μm、40μm、70μm
最高操作温度:折叠/熔喷聚丙烯82℃  折叠玻纤121℃
最大工作压差(由内向外流动): 折叠/熔喷聚丙烯: 3.44bar@82℃ 折叠玻纤 :    3.44bar@121℃
滤芯更换推荐压差:    2.5Bar@20℃


滤芯尺寸:
直径:6〞(152.4mm)
长度:20〞、40〞、60〞(与Pall Ultipleat大流量

滤芯安装尺寸相同)

滤芯尺寸:
直径:6〞(152mm)
长度:40〞(与Parker MHF大流量滤芯安装尺寸相同)







大流量卧式过滤器尺寸图



型号

滤芯数量

A

B

C

D

E

F

N

流量(m3/h)

VHFM-2

2

1480

350

278

520

800

DN150

420

120m3/h

VHFM-3

3

1500

400

303

530

800

DN150

432

180m3/h

VHFM-4

4

1510

450

328

550

800

DN200

445

240m3/h

VHFM-5

5

1530

550

379

560

800

DN200

470

300m3/h

VHFM-7

7

1540

600

404

570

800

DN250

475

420m3/h

VHFM-8

8

1550

650

429

600

800

DN250

467

480m3/h

VHFM-12

12

1600

800

505

660

800

DN300

470

720m3/h

VHFM-15

15

1620

850

530

710

800

DN350

470

900m3/h

VHFM-19

19

1700

1000

606

770

800

DN400

520

1140m3/h

VHFM-63

63

2430

1700

1110

1020

1000

DN900

1010

3780m3/h



立式过滤器结构尺寸图




详细技术参数:



型号

元件数

A

B

C

D

E

F

N

流量(m3/h)

WHFM-1

1

1485

220

175

160

210X4

DN65

225

60m3/h

WHFM-2

2

1900

350

500

278

550X3

DN150

450

120m3/h

WHFM-3

3

1900

400

500

303

340X3

DN150

450

180m3/h

WHFM-5

5

2030

550

600

379

520X3

DN200

550

300m3/h

WHFM-7

7

2200

600

600

404

550X3

DN250

700

420m3/h

WHFM-8

8

2200

650

600

529

600X4

DN250

700

480m3/h

WHFM-12

12

2300

800

700

605

730X4

DN300

800

720m3/h

WHFM-15

15

2400

850

710

630

780X4

DN350

900

900m3/h

WHFM-19

19

2600

1000

770

706

930X4

DN400

1000

1140m3/h


如有需要请联系我公司技术部:021-67150618,QQ121586348
